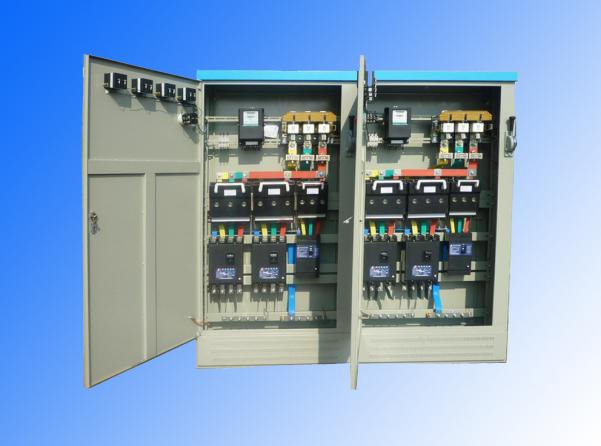

配电箱作为电力分配与控制的核心设备，其内部元器件的摆放并非随意为之，而是遵循一系列严谨的规则与设计原则。合理的布局不仅能确保配电系统的安全、稳定、高效运行，还能极大地方便日常维护、故障排查与未来扩展。以下是配电箱内部元器件摆放的核心规则与指导原则。
一、 基本原则：安全第一，操作与维护便利
- 安全间距原则：所有带电部件之间、带电部件与接地金属壳体之间必须保持足够的电气间隙和爬电距离，以防止短路、电弧和漏电事故。这通常遵循国家或国际电工标准（如IEC、GB标准）。
- 功能分区原则：将不同功能的元器件进行分区布置，逻辑清晰。通常分为：
- 电源进线区：主开关、总断路器等。
- 主配电/分支区：各支路断路器、漏电保护器等。
- 控制元件区：接触器、继电器、PLC、变频器等控制器件。
- 接线端子区：用于内外线路连接的端子排。
- 操作逻辑与流程原则：元器件的排列顺序应与电力流向或控制逻辑一致。通常从上到下、从左到右排列，即电源进线在上方或左侧，负荷出线在下方或右侧。频繁操作和需要观察的元件（如按钮、指示灯、仪表）应安装在便于观察和操作的高度（通常为箱体中部）。
二、 具体元器件摆放规则
- 总开关/主断路器：应布置在箱内最醒目、最易于紧急操作的位置，通常位于箱体左上角或上方中央，并明确标识。
- 分支断路器：在主开关下方或右侧依次纵向排列。建议按负荷重要性或区域进行分组，并用隔板或标签清晰区分。电流规格大、发热量大的断路器应布置在气流较好的位置。
- 电度表、电压/电流表：这些监测仪表应安装在面板的显眼位置，便于抄读，其信号线应与主电源线路保持距离，避免干扰。
- 接触器、继电器等控制器件：应集中布置在控制区内。发热元件（如大容量接触器）之间应留有散热空间，或安装在箱体上部以利于热量散发。线圈和触点接线端子应朝向便于布线的一侧。
- 端子排：
- 通常布置在箱体的底部或两侧。
- 电源端子、控制端子、信号端子、接地端子应分开布置，并用不同颜色或标签严格区分（如电源端子用黄色，接地端子用绿黄色）。
- 端子排应留有至少20%的备用端子以供扩展。
- 布线空间与走线规则：
- 必须在元器件周围预留足够的空间用于布线、散热和维护操作。
- 线缆应通过线槽、扎带等规整敷设，做到横平竖直，强弱电线路分开走线，并保持一定距离以避免干扰。
- 所有接线应牢固、标识清晰，导线弯曲半径应符合规范。
三、 散热、防干扰与标识
- 散热考虑：发热量大的元器件（如变频器、大功率电源）应安装在箱体上部，并避免紧密堆叠。必要时需安装散热风扇或空调。箱体应设计有足够的通风孔（需带防尘网）。
- 电磁兼容性（EMC）：敏感的控制元件（如PLC、传感器电源）应与产生强干扰的元件（如接触器、变频器）分开放置，必要时加装屏蔽隔板。电源线与信号线应垂直交叉而非平行长距离走线。
- 清晰的标识：这是至关重要却常被忽视的一环。所有断路器、开关、端子都应有唯一、清晰的标签，标明其功能、所控回路、额定参数等。箱门内侧应粘贴完整的系统图或接线图。
四、
一个设计精良的配电箱，是其内部元器件科学摆放的艺术体现。它严格遵循安全规范、体现清晰的电气逻辑、兼顾安装与维护的便利性，并充分考虑散热与电磁环境。规范的摆放不仅能降低事故风险，提高系统可靠性，也能在长达数十年的使用寿命中，为运维人员带来持久的便利。因此，无论是设计、安装还是改造配电箱，都应将其内部布局视为一项需要严谨对待的技术工作。
